Pęknięta szyba w przyczepie lub kamperze? Sama marka, rocznik i wymiar, np. 600 × 520 mm, nie wystarczą do identyfikacji. W jednej serii pojazdów mogły występować różne oszklenia Dometic / Seitz.
W tym poradniku wyjaśniamy, jak rozpoznać rodziny S4, S7P, C4, C5, C6, C8, C9, V8 i S10 oraz jak prawidłowo odczytać oznaczenia szyby.
W caravaningu określenie „szyba” oznacza zwykle panel akrylowy PMMA, a nie szkło mineralne. Należy odróżnić samą szybę (skrzydło) od kompletnego okna z ramą.
Najpewniejszym identyfikatorem jest pełny kod oszklenia, np. MC6010900X0520, oraz numer PNC/SKU. Wymiary i konstrukcja służą do dodatkowego potwierdzenia zgodności.
Gdzie szukać oznaczeń szyby?

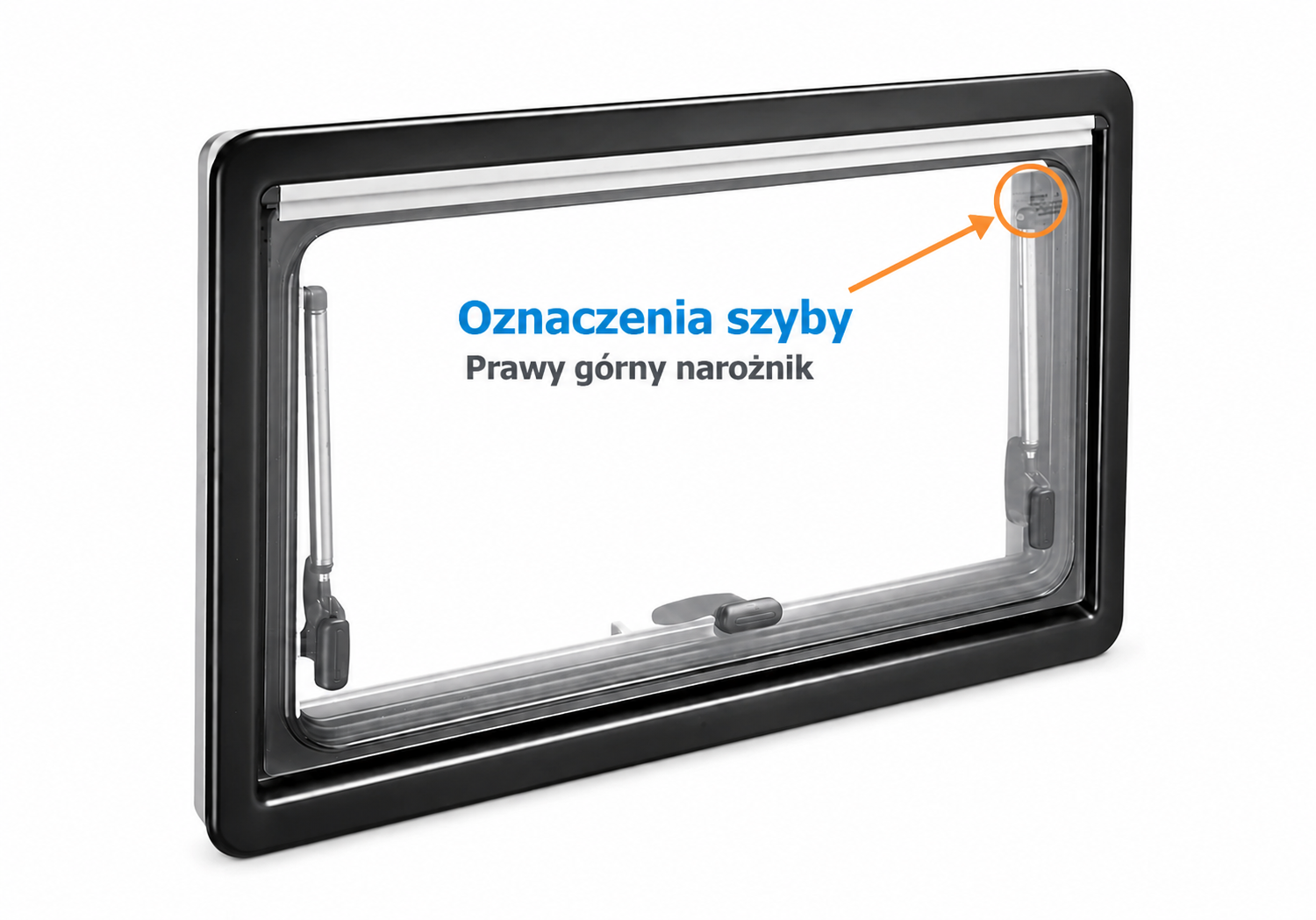

Kod oszklenia znajduje się najczęściej w prawym górnym narożniku szyby, patrząc od zewnątrz pojazdu. Nadruk bywa niewielki i najlepiej widać go pod światło.
W oknach wyprodukowanych po lutym 2016 roku etykieta identyfikacyjna może znajdować się również po wewnętrznej stronie zawiasu i być widoczna po otwarciu okna.
Jakie numery należy odczytać?
- Kod oszklenia: np.
MC6010900X0520 - PNC / Product No. / SKU: np.
9104117457 - Numer homologacji: np.
E1 43R-011748 - Numer producenta pojazdu: np.
1414529E
Kody MC6010600X0520, MC9010600X0550 i MOC9010600X0520 oznaczają różne warianty. Nie wolno pomijać liter, zer ani końcówek kodu.
W sprawdzonych ofertach nie potwierdzono kodu MC9010600X0520. Występuje natomiast nieprzezroczysty wariant MOC9010600X0520.
Jak czytać pełny kod szyby?
| Pełny kod szyby | Wymiar nominalny | Rodzina |
|---|---|---|
AGS50700X0300 |
700 × 300 mm | S4 / S5 |
AGS50750X0450 |
750 × 450 mm | S4 / S5 |
AGP70500X0400040 |
500 × 400 mm + sufiks 040 | S7P |
AGP70900X0520040 |
900 × 520 mm + sufiks 040 | S7 / S7P |
AGC5830900X52040 |
900 × 520 mm + sufiks 40 | C5 |
MC6010600X0520 |
600 × 520 mm | C6 / MC60 |
MC6010900X0520 |
900 × 520 mm | C6 / MC60 |
MOV8010600X0520 |
600 × 520 mm | C8 |
MC9010750X0550 |
750 × 550 mm | C9 / MC90 |
MV8011100X0550 |
1100 × 550 mm | V8 |
MD100900X0600 |
900 × 600 mm | S10 |
W wielu kodach środkowe grupy cyfr określają nominalny wymiar szyby, zapisany jako szerokość × wysokość.
Nie zawsze jest to rzeczywisty gabaryt skrzydła wraz z profilem zawiasowym.
Kod: MC6010900X0520
Nominalnie: 900 × 520 mm
Gabaryt z profilem: około 962 × 598 mm
Kod: MV8011100X0550
Nominalnie: 1100 × 550 mm
Gabaryt z profilem: około 1223 × 647 mm
Przed zakupem należy porównać pełny kod, wymiary rzeczywiste oraz sposób mocowania panelu.
Najważniejsze rodziny szyb Dometic / Seitz
S4 / S5 – klasyczne okna ramowe
Okno z zewnętrzną ramą poliuretanową i podwójnym panelem akrylowym. Popularne w europejskich przyczepach i kamperach.
Przykładowe kody:
AGS50700X0300 – 700 × 300 mm
AGS50750X0450 – 750 × 450 mm
AGS50800X0450 – 800 × 450 mm
AGS50900X0450 – 900 × 450 mm
AGS51000X0600 – 1000 × 600 mm
Oznaczenie panelu AGS5… może być stosowane w kompletnym oknie sprzedawanym jako S4.
S7 / S7P – rama aluminiowa
Smukła rama aluminiowa, większe promienie naroży i oszklenie bardziej licujące z powierzchnią ściany. S7P nadaje się także do lekko profilowanych ścian.
Przykładowe kody:
AGP70500X0400040 – 500 × 400 mm
AGP70900X0520040 – 900 × 520 mm
AGP70900X0900040 – 900 × 900 mm
AGP71000X0510040 – 1000 × 510 mm
Końcówka 040 określa wariant wykonania. Nie należy jej usuwać z kodu.
C4 / C5 – starsze oszklenia bezramowe
Panel akrylowy zachodzi na krawędzie otworu, a z zewnątrz dominuje powierzchnia szyby.
Przykładowe kody C5:
AGC5830700X0520 – 700 × 520 mm
AGC5830900X52040 – 900 × 520 mm
Przy C4 bez pełnego kodu konieczna jest kontrola PNC, kształtu i wymiarów.
C6 – kody MC60… i MC6114…
Bezramowe, wypukłe panele PMMA z szerokim pasem sitodruku i profilem zawieszenia.
Przykładowe kody:
MC6010500X0300 – 500 × 300 mm
MC6010600X0520 – 600 × 520 mm
MC6010700X0400 – 700 × 400 mm
MC6010900X0520 – 900 × 520 mm
MC61140700X0400 – 700 × 400 mm
MC61140900X0520 – 900 × 520 mm
Kody MC60… i MC6114… należy porównywać indywidualnie, nawet jeśli mają takie same wymiary nominalne.
C8 – kody MOV80…
Panele nakładane, bez klasycznej ramy widocznej od zewnątrz.
Przykładowy kod:
MOV8010600X0520 – 600 × 520 mm
Występuje m.in. jako nieprzezroczyste oszklenie łazienkowe.
W ofertach rozróżniane są warianty dla roczników 2009–2013 i od 2014 roku. Należy sprawdzić również VIN pojazdu.
C9 – grupa MC90…
Wypukłe panele akrylowe z charakterystycznym sitodrukiem.
Potwierdzone oznaczenia:
MC9010750X0550 – 750 × 550 mm
MC9010600X0550 – 600 × 550 mm
MC9010900X0520 – 900 × 520 mm
MOC9010600X0520 – 600 × 520 mm
Wariant MOC9010600X0520 jest nieprzezroczysty. Litera O jest istotną częścią oznaczenia.
V8 – kody MV80…
Starsza rodzina wypukłych paneli nakładanych, stosowana w przyczepach i kamperach.
Przykładowy kod:
MV8011100X0550 – 1100 × 550 mm
PNC: 9104117457
Gabaryt z profilem: około 1223 × 647 mm.
S10 / PUR-Win – nowsza konstrukcja
Nowoczesne okna ramowe stosowane w kamperach, przyczepach i konwersjach panel vanów.
Przykładowe kody:
MD100900X0600 – 900 × 600 mm
DD101200X0600 – 1200 × 600 mm
Spotykane są również początki MDL0… oraz DDL0….
Sam prefiks nie wystarcza do identyfikacji. Należy sprawdzić cały kod i numer PNC.

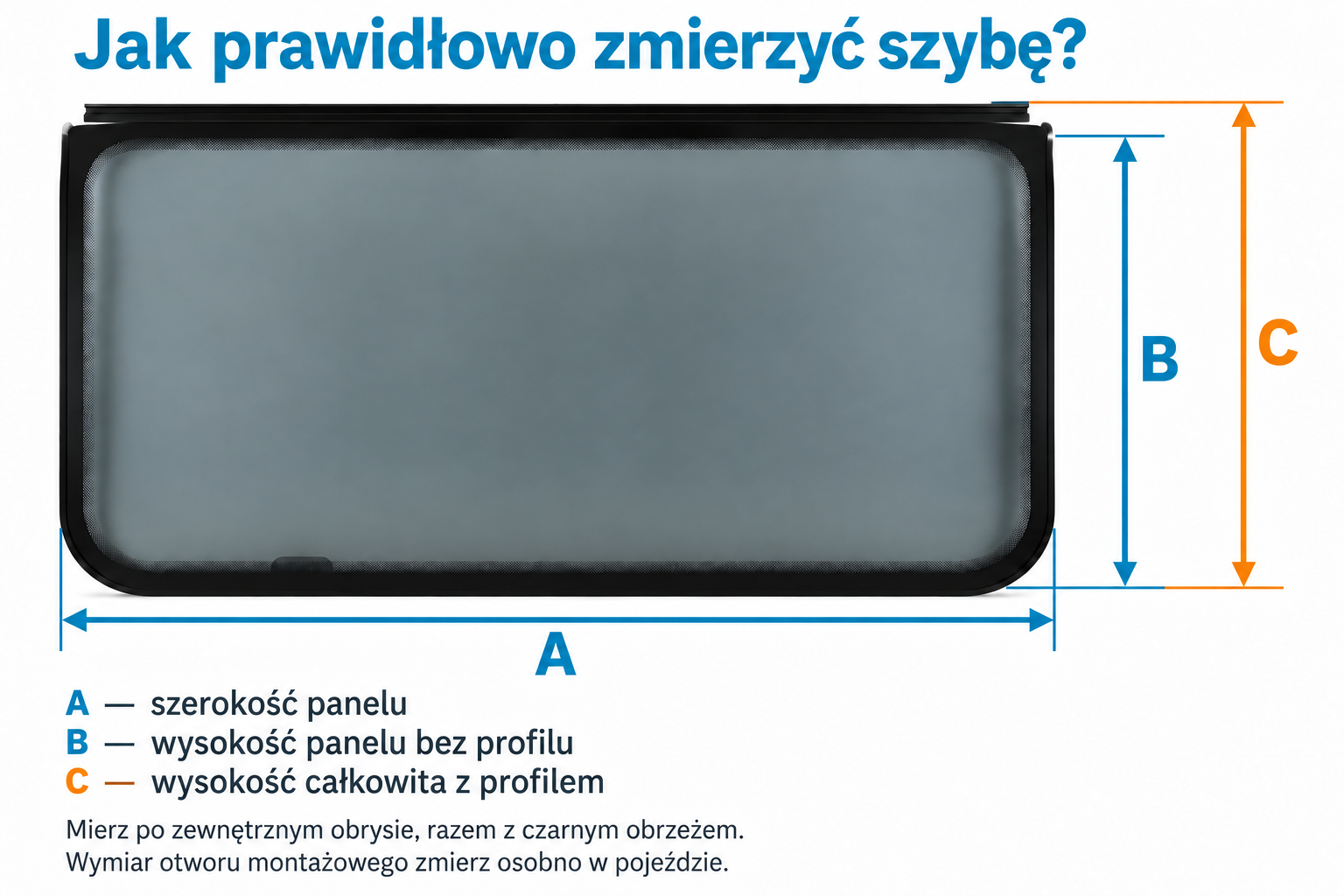

Jak prawidłowo zmierzyć szybę?
Przed zamówieniem trzeba sprawdzić nie tylko wymiar nominalny, ale także rzeczywistą geometrię panelu.
Szerokość i wysokość otworu wyciętego w ścianie pojazdu.
Maksymalna szerokość i wysokość akrylowego skrzydła.
Całkowita wysokość oszklenia razem z górnym profilem zawieszenia.
Promienie naroży, wypukłość i kształt panelu.
Wymiary należy podawać w milimetrach, bez zaokrąglania. W przypadku szyb wypukłych warto wykonać również zdjęcie z boku, pokazujące profil oszklenia.
Najczęstsze błędy przy doborze szyby
| Częsty błąd | Prawidłowe postępowanie |
|---|---|
| Dobór po samym wymiarze 600 × 520 mm | Sprawdź rodzinę i kod. Ten wymiar występuje w kilku seriach. |
| Mylenie MC60… i MC90… | Porównaj pełny kod, geometrię i profil zawieszenia. |
| Pominięcie litery O w MOC90… | Przepisz oznaczenie dokładnie, bez skracania. |
| Pominięcie sufiksu 040 | Zachowaj wszystkie cyfry oznaczenia AGP7… |
| Uznanie wymiaru nominalnego za całkowity | Zmierz skrzydło wraz z profilem górnym. |
| Dobór wyłącznie po marce i roczniku pojazdu | Potwierdź pełny kod, PNC, wymiary i konstrukcję panelu. |
Jakie informacje przygotować przed zakupem?
Aby prawidłowo dobrać szybę Dometic / Seitz, najlepiej przygotować:
- Pełny kod z panelu
- Numer PNC / SKU
- Wymiar montażowy
- Gabaryt szyby z profilem
- Zdjęcie całego okna
- Zdjęcie kodu i widoku z boku
- Zdjęcie profilu mocowania
- Marka, model, rocznik i w razie potrzeby VIN
Najczęstsze pytania o szyby Dometic / Seitz
Czy C6 MC6010600X0520 i C9 MC9010600X0550 są zamienne?
Nie. Pierwszy panel ma wymiar nominalny 600 × 520 mm, drugi 600 × 550 mm. Różnią się także rodziną konstrukcyjną.
Czy istnieje kod MC9010600X0520?
Nie udało się potwierdzić takiego oznaczenia w sprawdzonych ofertach. Występują natomiast MC6010600X0520, MC9010600X0550 oraz MOC9010600X0520.
Czy marka i rocznik przyczepy wystarczą?
Nie. W jednej serii pojazdów mogły występować różne okna. Potrzebny jest pełny kod, PNC i kontrola wymiarów oraz profilu panelu.
Podsumowanie – jak dobrać właściwą szybę?
Najbezpieczniej identyfikować oszklenie w następującej kolejności:
Pełny kod szyby → PNC/SKU → rodzina okna → wymiary → geometria i mocowanie
Ten sam wymiar nominalny może występować w kilku niezamiennych rodzinach Dometic / Seitz. Jeżeli oznaczenia są nieczyt
