Konektor złącze solarne MC4 +- para fotowoltaika PV wtyk KPL 1000V

Konektor MC4 solarny MC4 1000 V 30 A

Zestaw złączy solarnych typu MC4 do łączenia paneli fotowoltaicznych w instalacjach na dachu kampera, przyczepy kempingowej oraz w małych systemach stacjonarnych. W komplecie znajdują się złącza męskie i żeńskie z pinami, przystosowane do przewodów solarnych 4–6 mm² i napięcia roboczego do 1000 V DC.

Najważniejsze zalety

• Typowe złącza solarne MC4 – kompatybilne z większością paneli PV

• Napięcie pracy do 1000 V DC i prąd do 30 A – także dla dłuższych stringów

• 1 komplet

• Wysoka szczelność (IP67 po prawidłowym złożeniu) – odporność na wodę i kurz

• Odporność na promieniowanie UV i szeroki zakres temperatur – idealne na dach kampera lub przyczepy

• Do przewodów solarnych 4 mm² i 6 mm² – standard w instalacjach 12/24 V

Specyfikacja

• Typ: złącze solarne MC4

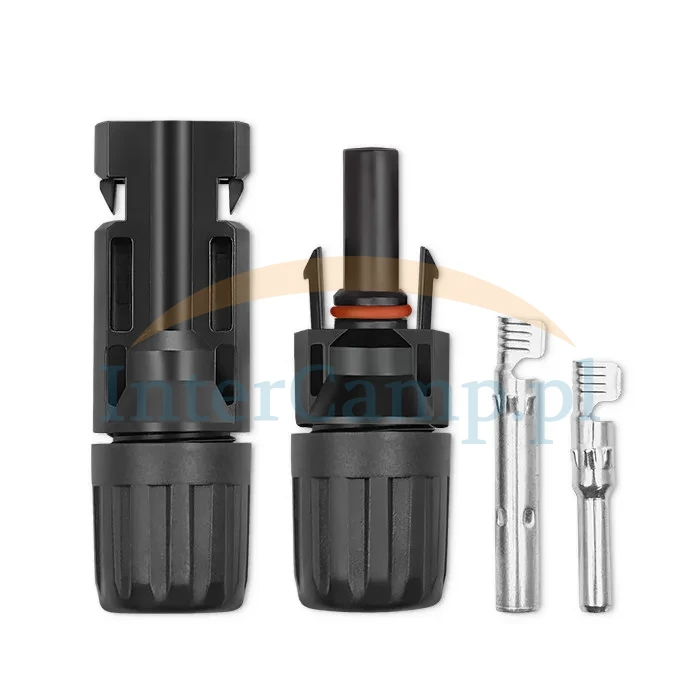

• Konfiguracja: męskie / żeńskie, z pinami w zestawie

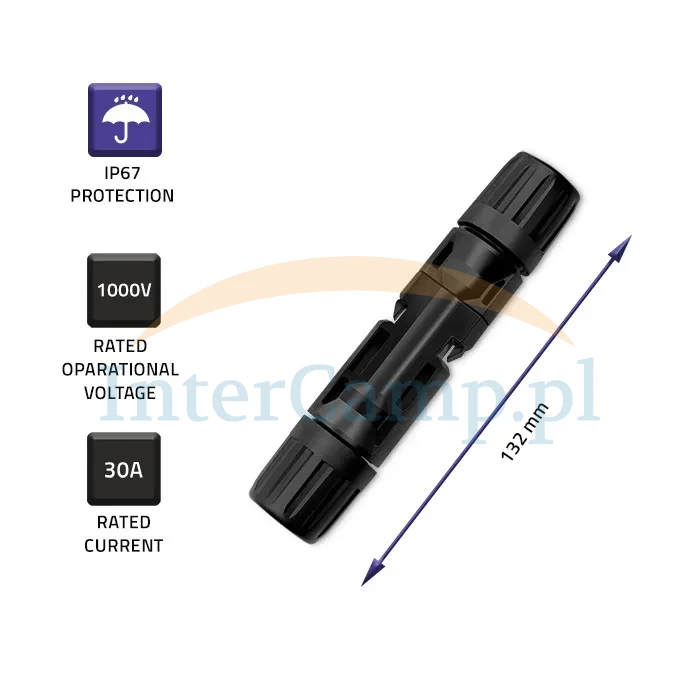

• Napięcie znamionowe: 1000 V DC

• Prąd znamionowy: 30 A

• Zakres przekrojów przewodu: 4 mm², 6 mm²

• Stopień ochrony: IP67 (po prawidłowym złożeniu)

• Materiał styków: miedź cynowana

• Materiał obudowy: tworzywo PC, izolacja PC/PPO

• Zakres temperatur pracy: od ok. –40°C do +85°C

• Wymiary pojedynczego złącza (dł. × szer. × wys.): ok. 92 × 16 × 16 mm

• Zastosowanie: instalacje fotowoltaiczne na kamperach, przyczepach kempingowych i w małych systemach stacjonarnych

Montaż i użycie

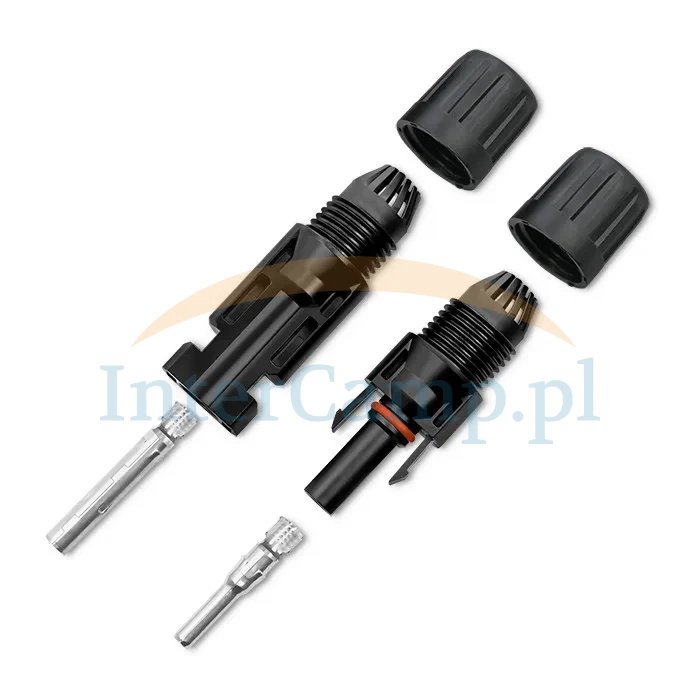

• Odetnij przewód solarny prostopadle i zdejmij odpowiednią długość izolacji

• Zaciśnij pin na przewodzie przy użyciu zaciskarki do złączy MC4

• Wsuń pin do obudowy złącza aż do wyczuwalnego zatrzaśnięcia

• Skręć korpus złącza nakrętką, a połączenie męskie–żeńskie dociągnij, aby zapewnić szczelność

• Przed uruchomieniem instalacji sprawdź ciągłość obwodu i poprawność połączeń

W zestawie

• 1 zestaw (komplet męski i żeński z pinami)

FAQ

Do czego najczęściej używa się tych złączy w kamperze?
Do łączenia paneli fotowoltaicznych na dachu z przewodami prowadzącymi do regulatora ładowania i dalej do akumulatorów postojowych.

Czy pasują do przewodów 4 i 6 mm²?
Tak, złącza są przystosowane do przewodów solarnych o przekroju 4 mm² i 6 mm², używanych w większości instalacji caravaningowych.
